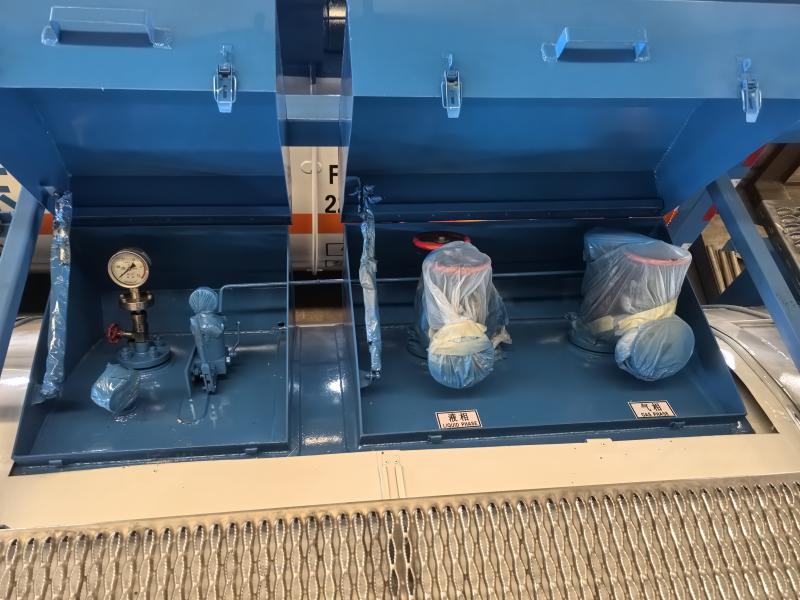

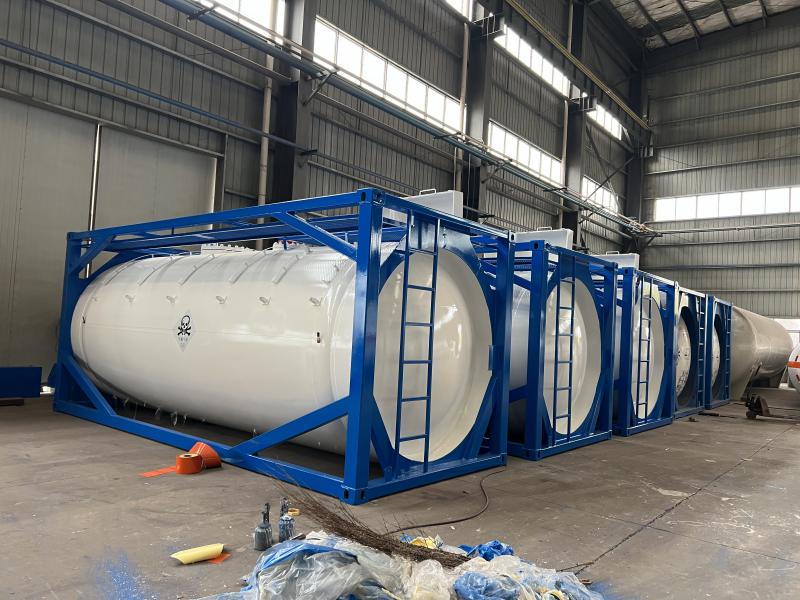

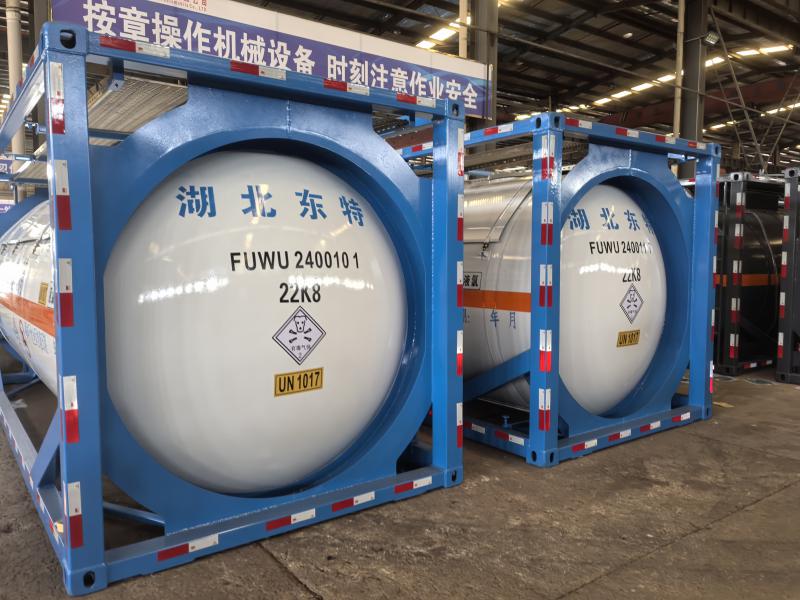

液氯罐箱设计建造数据表 | 罐箱号 | 依据箱东申请箱号编排 | 设备数量 | 台 | 设计压力 内/外 （MPaG） | 1.5/-0.1 | 操作压力 （MPaG） | / | 设计温度 （℃） | -20~55 | 操作温度 （℃） | / | 介质及特性 | 液氯（UN1017）：易爆，高度危害，液化气体,见MSDS | 介质密度 （Kg/m3） | / | 容器容积 （m3） | 21.7 | 腐蚀余量 （mm） | ≥4 | 容器内径 （mm） | 2250 | 容器高（长） （mm） | 5887 | 设计规范 | TSG R0005-2011、 NB/T47057-2017 | 保温形式及厚度 （mm） | 遮阳棚 | 结构型式 | 罐箱 | 壳体厚度 （mm） | 14 | 最大允许工作压力（MPaG） | 1.34 | 封头厚度 （mm） | 16 | 型号 | T50 | 风压 | 500Pa（Hold） | 射线检测 | 100%RT | 地震载荷 | （Hold） | 焊接接头系数 | 1.0 | 内件 | VTA | 封头形式 | EHA | 装量系数 Kg/ m3 | 1230 | 外部尺寸 mm L*W*H | 6058*2438*2591 | 走道，梯子 | 需要 | 防浪板 | 需要 | 铭牌 | 需要 | 附件配置 | 见安全附件 | 装卸形式 | 上装上卸 | 安全附件 | 名称 | 型号 | 规格 | 数量 | 制造单位 | 安全阀 | A412F-25-2(液氯) | DN80 | 1 | 中国合格厂家 | 爆破片 | YE50-1.65-50 | DN80 | 1 | 中国合格厂家 | 紧急切断阀 | QGJY43F-25-2 | DN50 | 2 | 中国合格厂家 | 双金属温度计 | WSS-401 | -40-80℃ | 1 | 中国合格厂家 | 压力表 | YTPF-100N | 0-2.5MPa | 1 | 中国合格厂家 | 建造材料 | 封头 | Q345R | 壳体 | Q345R | 框架 | Q355D | 人孔凸缘法兰 | 16MnDIII级锻件 | 螺栓 | 35CrMoA | 密封垫片 | 特氟龙 |
|
|
|
| 聚液窝 | 16MnDIII级锻件 | 角件 |
| 涂装要求 | 涂漆 外部： | 客户指定 | 涂漆 内部： | 无 | 设备重量(Kg) | 空重 | 8300kg | 额定重量 | 27087kg | 建造及检验要求 设计 建造依据的主要法规标准： NB/T47057-2017《液化气体罐式集装箱》；GB/T150-2011《压力容器》；TSG R0005-2011《移动式压力容器安全技术监察规程》 | RT检测 | 100%RT | 第三方检验 | CCS中国船级社 | UT检测 | 钢板逐张检测 | 水压试验 | 按规范要求 | MT检测 | 100%MT | 泄露试验 | 需要 | PT检测 | 按规范要求 | 冲击试验 | 按规范要求 | 材质证明 | 按规范要求 | 焊后热处理 | 按规范要求 |
|
